La mayoría de los colectores de polvo industriales no se diseñaron en torno a un único filtro universal. Fueron construidos según una especificación: un flujo de aire específico, una carga de partículas específica, un rango de temperatura específico y una envoltura física específica. Cuando un equipo de mantenimiento reemplaza el filtro original con un cartucho genérico, introduce una discrepancia que puede no aparecer de inmediato, pero que se manifestará como un aumento de la presión diferencial, una vida útil más corta y un consumo de aire comprimido impredecible.
La búsqueda de un Filtro de cartucho plisado Pulse Jet personalizado Generalmente comienza con un problema, no con el deseo de un producto. Un ingeniero de planta observa que las bolsas filtrantes fallan cada pocos meses. Un responsable de compras ve cómo aumentan los costes del aire comprimido. Un supervisor de mantenimiento lucha por colocar un cartucho estándar en una carcasa fabricada hace décadas. Estos son los verdaderos factores desencadenantes de una consulta de filtro personalizado.
Este artículo examina la lógica económica y de ingeniería detrás de los cartuchos plisados personalizados para sistemas de chorro pulsado. Está escrito para las personas que especifican, compran y mantienen equipos de recolección de polvo y se centra en criterios de decisión prácticos en lugar de afirmaciones genéricas del producto.
La limpieza por chorro pulsado es un modo de funcionamiento exigente. Se dirige una breve ráfaga de aire comprimido al lado limpio del filtro, lo que hace que los pliegues se flexionen y liberen la torta de polvo que se ha acumulado en el lado sucio. Este ciclo se repite cientos de veces al día. Por lo tanto, el medio filtrante debe resistir esfuerzos mecánicos repetidos manteniendo al mismo tiempo su eficacia de filtración.

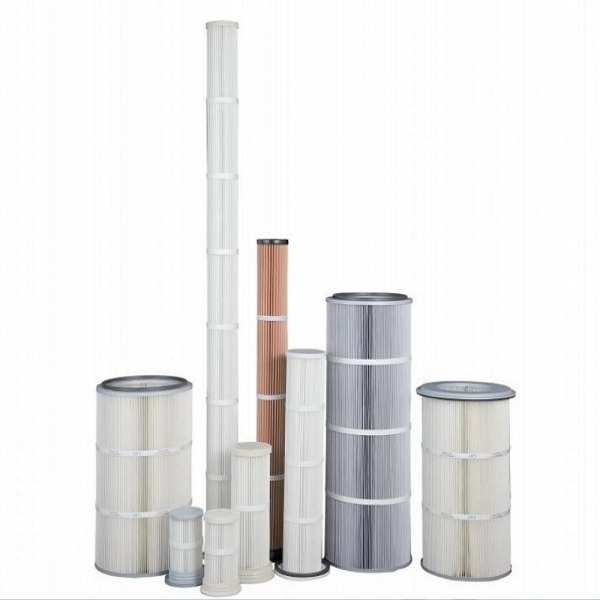

Una geometría de cartucho plisado es particularmente adecuada para este entorno porque incluye una gran superficie en un espacio compacto. Los pliegues crean canales que distribuyen la energía del pulso de manera más uniforme que una bolsa plana, y la construcción rígida elimina la necesidad de una jaula interna. Quitar la jaula elimina un punto de falla común: la abrasión que ocurre cuando la tela de la bolsa roza contra las estructuras metálicas de soporte.
Los medios plisados ofrecen de cuatro a seis veces el área de filtración de una bolsa estándar en el mismo volumen de carcasa.
Sin jaula significa que no hay desgaste del fondo ni corrosión de la jaula que contribuya a fallas prematuras.
La energía del pulso se distribuye a través de un paquete de pliegues autoportante en lugar de un tubo de tela flexible.
Las tapas y bridas de los extremos del cartucho se pueden mecanizar para que coincidan con las placas de tubos existentes sin modificar la carcasa.
Las carcasas de los colectores de polvo rara vez son intercambiables. Una unidad instalada en una planta de cemento en 1998 puede tener una placa tubular con un círculo de pernos que ya no coincide con ninguna oferta del catálogo actual. Una instalación farmacéutica puede requerir un cartucho que se ajuste a una carcasa de acero inoxidable con un acabado sanitario específico. Un taller de metalurgia puede necesitar un cartucho corto y ancho para adaptarse a un colector de bajo perfil fabricado a medida en el sitio.
Cuando se introduce un cartucho estándar en una carcasa no estándar, suceden varias cosas. Es posible que el sello no asiente correctamente, lo que permitirá que el polvo pase por alto el filtro. Es posible que el cartucho no encaje correctamente en el venturi de chorro pulsado, lo que reducirá la eficacia de la limpieza. El área de filtración disponible puede ser menor de lo que requiere el sistema, lo que hace que el ventilador trabaje más y aumente la caída de presión.
| Dimension | Rango típico | Impacto del desajuste |
|---|---|---|
| Diámetro exterior | 125 mm a 350 mm | Mal sellado, derivación o interferencia física |
| Diámetro interior | 60 mm a 200 mm | Desalineación del Venturi, distribución desigual del pulso |
| Altura | 660 mm a 3000 mm | Área de filtración reducida, mayor velocidad del aire. |
| Patrón de pernos de brida | personalizado | Instalación imposible sin adaptador |
| Configuración de la tapa final | Abierto, cerrado, roscado | Ruta de fuga o falla estructural |
El medio es el corazón de cualquier cartucho filtrante. Un cartucho que funciona bien en un horno de cemento puede fallar rápidamente en un secador químico. La diferencia radica en la química de la fibra, el tratamiento de la superficie y la forma en que se pliega y termina el medio.
| Medios | Temperatura continua | Temperatura máxima | Mejor para |
|---|---|---|---|
| Poliéster | 130ºC | 150ºC | Polvo general, abrasión moderada |
| PPS (sulfuro de polifenileno) | 176C | 200ºC | Resistencia a los ácidos, calderas de carbón. |
| aramida | 200ºC | 240ºC | Procesamiento de metales a alta temperatura. |
| Membrana de PTFE | Depende del respaldo | Depende del respaldo | Polvo pegajoso, partículas finas |
| Nanofibra | Depende del respaldo | Depende del respaldo | Captura submicrónica, alimentación y farmacia |
La selección del soporte también implica el acabado. Las superficies chamuscadas, calandradas o recubiertas de PTFE cambian la forma en que se libera el polvo de los pliegues. En aplicaciones donde el polvo es aceitoso o higroscópico, una membrana puede ser esencial. En aplicaciones abrasivas, es posible que se requiera un medio más pesado o una tela protectora.
La presión diferencial, a menudo abreviada como DP, es el indicador más útil del rendimiento del filtro y del costo de energía. Cada unidad de DP representa una resistencia que el ventilador debe superar. En un colector de polvo de chorro pulsado típico, el ventilador representa la mayor parte del consumo eléctrico. Reducir el DP incluso por un pequeño margen puede producir ahorros mensurables durante un año de funcionamiento continuo.
El plisado personalizado afecta al DP de varias maneras. La profundidad de los pliegues, el espacio entre los pliegues y la permeabilidad del medio determinan la facilidad con la que el aire pasa a través del cartucho. Un cartucho con muy pocos pliegues tiene una alta velocidad frontal y un alto DP. Un cartucho con demasiados pliegues puede acumular polvo demasiado apretado, provocando puentes y una limpieza incompleta.
Los datos de campo de proyectos de reemplazo muestran consistentemente que un cartucho plisado personalizado correctamente especificado puede reducir el DP operativo entre un treinta y un cincuenta por ciento en comparación con bolsas desgastadas o cartuchos que no coinciden. La cifra exacta depende de la carga de polvo, el ciclo de limpieza y el medio seleccionado.
Diferentes industrias presentan diferentes desafíos. Un cartucho que funciona bien en uno puede fallar en otro. Las siguientes secciones describen aplicaciones comunes y las funciones personalizadas más importantes.
El polvo de cemento es abrasivo y alcalino. Tiende a compactarse fuertemente y resistirse a la liberación durante la limpieza por pulsos. Un cartucho personalizado para este entorno generalmente utiliza un medio de poliéster más pesado con una superficie chamuscada, pliegues más profundos para reducir la velocidad frontal y un diseño de tapa de extremo robusto que resiste la abrasión de la entrada de polvo.
Los procesos químicos suelen producir partículas ácidas o corrosivas. Los medios PPS son una opción común porque resisten la hidrólisis y el ataque de ácidos mejor que el poliéster. En la incineración de desechos, trazas de cloruro de hidrógeno y óxidos de azufre pueden degradar rápidamente los medios filtrantes. Un cartucho personalizado con medio PPS y una membrana protectora puede prolongar significativamente la vida útil.
En estas industrias, la eficiencia de la filtración y la facilidad de limpieza son primordiales. Los medios de nanofibras capturan partículas submicrónicas que los medios estándar pueden pasar. La construcción del cartucho también debe evitar grietas donde puedan alojarse bacterias. A menudo se requieren tapas de extremo personalizadas con transiciones suaves y acabados sanitarios.
Los humos de soldadura son finos, pegajosos y, a menudo, contienen óxidos metálicos. Los cartuchos estándar pueden cegarse rápidamente. Un cartucho personalizado con una membrana de PTFE y una geometría de pliegues optimizada para la liberación de impulsos puede mantener el flujo de aire y extender el intervalo entre reemplazos.
Personalizado no significa automáticamente caro. El costo de un cartucho personalizado depende del medio, el hardware, las herramientas y la cantidad del pedido. Para muchas aplicaciones, el precio superior a un cartucho estándar es modesto y el ahorro de energía y la frecuencia de reemplazo recuperan rápidamente la diferencia.
Dimensiones del filtro existente o un dibujo de la placa tubular y la carcasa.
Rango de temperatura de funcionamiento, incluidos los picos.
Composición y concentración del polvo.
Presión diferencial actual y ciclo de limpieza.
Presión del aire comprimido y duración del pulso.
Eficiencia de filtración requerida o límite de emisión.
Cantidad anual y calendario de entrega deseado.
Proporcionar esta información permite al fabricante del filtro recomendar el medio, la geometría de los pliegues y el hardware correctos sin conjeturas. También reduce el riesgo de cometer un error costoso.
No todos los cartuchos personalizados se fabrican con el mismo estándar. Un cartucho que luce correcto en el exterior puede fallar prematuramente si los pliegues no están sellados adecuadamente, si el medio se daña durante el plisado o si las tapas de los extremos no están unidas correctamente.
Inspección de medios en busca de agujeros, puntos delgados y peso inconsistente.
Verificación del recuento y la profundidad de los pliegues según las especificaciones.
Pruebas de integridad de unión de tapas finales.
Inspección dimensional de bridas y sellos.
Pruebas de permeabilidad al aire en cartuchos terminados.
Embalaje que protege los pliegues durante el transporte.
Es más probable que un proveedor que pueda documentar estos pasos entregue un cartucho que funcione como se espera. Solicite informes de prueba o cartuchos de muestra antes de realizar un pedido grande.
Muchos colectores de polvo industriales permanecen en servicio durante décadas. Es posible que el fabricante del equipo original ya no admita el filtro o que las piezas de repuesto sean costosas y tarden en llegar. Se puede diseñar un cartucho personalizado para que se ajuste a la carcasa existente e iguale o supere el rendimiento de filtración original.
Este enfoque es particularmente valioso cuando el filtro original es una bolsa y el operador desea actualizarlo a un cartucho plisado. La conversión a menudo requiere un adaptador personalizado o una placa de tubos nueva, pero el resultado es un sistema con mayor área de filtración, menor DP y menor consumo de aire comprimido.
| Factor | Consideración |
|---|---|
| Volumen de vivienda | El cartucho debe caber dentro de las dimensiones existentes. |
| Alineación del chorro de pulso | Venturi puede necesitar ajuste o reemplazo |
| Descarga de polvo | Es posible que sea necesario modificar el ángulo y la salida de la tolva |
| Curva del ventilador | DP inferior may shift operating point |
| Secuencia de limpieza | Es posible que sea necesario ajustar la duración y el intervalo del pulso |
Incluso los equipos de mantenimiento experimentados pueden cometer errores al especificar cartuchos personalizados. Los errores más comunes no son técnicos sino de procedimiento.
Es posible que el filtro antiguo se haya deformado durante el servicio. Medir un cartucho usado puede introducir errores. Es mejor medir la carcasa y la placa de tubos directamente, o consultar los planos del equipo original, si están disponibles.
Un filtro que funciona a 120 C continuamente puede experimentar breves excursiones a 160 C durante una alteración del proceso. Si el medio se selecciona solo para temperatura continua, puede fallar durante el pico. Especifique siempre tanto las temperaturas continuas como las máximas.
Los medios menos costosos pueden no ser los más económicos durante la vida útil del filtro. Un medio que se ciega rápidamente o falla antes de tiempo costará más en mano de obra de reemplazo y tiempo de inactividad que un medio de mayor precio que dura más.
Un cartucho personalizado debe funcionar con el sistema de chorro de pulso existente. Si la presión del pulso es demasiado baja o el venturi no coincide, ni siquiera un cartucho bien fabricado se limpiará adecuadamente. El sistema de limpieza debe revisarse como parte de las especificaciones del cartucho.
El proveedor es tan importante como el producto. Un proveedor que comprenda los sistemas de recolección de polvo puede ayudar a evitar errores costosos. Un proveedor que simplemente corta el material a medida puede entregar un cartucho que se ajuste pero no funcione.
¿Puede proporcionar datos de prueba para aplicaciones similares?
¿Cuál es su proceso para verificar las dimensiones?
¿Cómo se maneja la selección de medios para polvo corrosivo o de alta temperatura?
¿Puede proporcionar referencias de industrias similares?
¿Cuál es su plazo de entrega para los cartuchos personalizados?
¿Ofrecen cartuchos de muestra para evaluación?
Un proveedor que responde claramente a estas preguntas y proporciona documentación tiene más probabilidades de ofrecer un filtro personalizado exitoso.
Sí. Los cartuchos personalizados se fabrican según las dimensiones de la carcasa y la placa tubular existentes. Proporcione un dibujo o medidas precisas de la placa del tubo, el interior de la carcasa y la ubicación del venturi del chorro de pulso. El cartucho se construirá para encajar sin modificaciones en la carcasa.
Las cantidades mínimas de pedido varían según el tipo de medio y la complejidad del hardware. Para muchas configuraciones personalizadas, se puede realizar un pequeño pedido de prueba antes de una producción mayor. Discuta sus requisitos con el proveedor para determinar el enfoque más económico.
La selección del medio depende de la temperatura, la química del polvo, la abrasión y la humedad. El poliéster es adecuado para polvo general de hasta 130 C. El PPS soporta ácidos y temperaturas más altas de hasta 176 C. La aramida se utiliza para aplicaciones de alta temperatura de hasta 200 C. Las opciones de membrana de PTFE y nanofibras mejoran la eficiencia de liberación y captura de polvo fino o pegajoso.
En muchos casos, sí. Un cartucho plisado con geometría de pliegues optimizada y medios adecuados puede mantener una presión diferencial más baja, lo que significa que el sistema de chorro pulsado no necesita disparar con tanta frecuencia ni durante tanto tiempo. La reducción exacta depende de la aplicación y del estado del sistema de limpieza existente.
El plazo de entrega depende de la disponibilidad de los medios, la fabricación del hardware y la cantidad del pedido. Un pedido personalizado típico puede tardar varias semanas desde la aprobación de los dibujos hasta el envío. Es posible que haya opciones urgentes disponibles para reemplazos urgentes.
Sí, pero la conversión requiere una evaluación cuidadosa. La carcasa debe tener suficiente espacio para el cartucho. Es posible que sea necesario ajustar el sistema de chorro de pulso. Es posible que sea necesario modificar la tolva y la descarga de polvo. Un proveedor con experiencia en conversiones de bolsa a cartucho puede guiar el proceso.
