La calidad del aire industrial sigue siendo uno de los desafíos más apremiantes en la fabricación, la metalurgia y el procesamiento pesado moderno. Los trabajadores de fundiciones, plantas siderúrgicas, instalaciones químicas y refinerías están habitualmente expuestos a humos peligrosos, partículas y compuestos orgánicos volátiles. La inhalación prolongada de estos contaminantes provoca enfermedades respiratorias, cánceres profesionales y reducción de la productividad. Afortunadamente, los controles de ingeniería han evolucionado significativamente. Entre las medidas más efectivas está la implementación de un sólido sistema de extraccion de humos (FES).
Antes de profundizar en tecnologías específicas, es esencial comprender qué constituye "aire tóxico" en entornos industriales. Las industrias pesadas liberan partículas finas (PM2,5 y PM10), humos metálicos (plomo, cromo, manganeso), dióxido de azufre, óxidos de nitrógeno, monóxido de carbono e hidrocarburos aromáticos policíclicos. Por ejemplo, durante las operaciones de extracción de altos hornos, el hierro fundido a alta temperatura libera una densa columna de humo que contiene óxidos de hierro, grafito y otros oligoelementos. Sin una ventilación de escape local adecuada, estos contaminantes se propagan por todo el taller, depositándose en las superficies y entrando a los pulmones de los trabajadores.
Los efectos sobre la salud no son teóricos. La exposición crónica puede causar fiebre por vapores metálicos, síntomas similares al asma, fibrosis pulmonar y daño neurológico. Además, los organismos reguladores como OSHA (Administración de Salud y Seguridad Ocupacional) y la EPA (Agencia de Protección Ambiental) imponen límites de exposición permisibles (PEL) estrictos. El incumplimiento conlleva fuertes multas, responsabilidad legal y daños a la reputación. Por lo tanto, invertir en equipos confiables de captura y tratamiento es tanto una obligación ética como una necesidad comercial.
Un sistema de extracción de humos (FES) bien diseñado funciona según un principio simple pero eficaz: capturar en la fuente, transportar a través de conductos, filtrar o tratar los contaminantes y descargar aire limpio. A diferencia de la ventilación general que diluye los contaminantes, la captura en la fuente los elimina antes de que entren en la zona de respiración. Los componentes principales incluyen:
Campanas de captura (cerradas, con dosel o de tiro lateral)
Red de conductos con velocidad de transporte adecuada.
Dispositivo de limpieza de aire (filtros, depuradores, precipitadores electrostáticos)
Ventilador de movimiento de aire con presión estática adecuada.
Salida de pila o recirculación
Entre ellos, la caperuza de captura es posiblemente el más crítico. Si la campana no capta eficientemente el humo en su punto de generación, el equipo posterior se vuelve ineficaz. Aquí es donde las campanas industriales de recogida de polvo y las soluciones especializadas para altos hornos desempeñan un papel decisivo.
Las campanas industriales de recolección de polvo están diseñadas para una amplia variedad de aplicaciones: rectificado, corte, soldadura, transporte de materiales, mezcla y embalaje. Su geometría se adapta al proceso. Por ejemplo, una campana circular con novias funciona bien para corrientes de material que caen, mientras que una campana ranurada cubre puntos de transferencia de transportadores largos. Las consideraciones claves de diseño incluyen la velocidad de succión, el ángulo de la campana y la distancia desde la fuente.
Un error común es utilizar una campana de tamaño insuficiente o colocarla demasiado lejos del punto de generación de polvo. La velocidad de captura recomendada para la mayoría de los polvos secos oscila entre 0,5 y 2,5 m/s en el punto de generación. Las campanas industriales de recogida de polvo también deben ser resistentes a la abrasión. Para cargas pesadas de polvo, las campanas revestidas con placas de desgaste reemplazables prolongan la vida útil. Además, los diseños modulares permiten el acceso para la limpieza sin necesidad de desmontar todo el conducto.
| Tipo de capota | Aplicación típica | Eficiencia de captura (%) | Frecuencia de mantenimiento |
|---|---|---|---|
| capó cerrado | Grifo del horno, carga del reactor. | 90–98 | Bajo (trimestral) |
| exterior marquesina | Estacion de soldadura, tanque abierto | 70–85 | Moderado (bimensual) |
| mesa de tiro descendente | Pulido y pulido a mano | 85–95 | alto (mensual) |

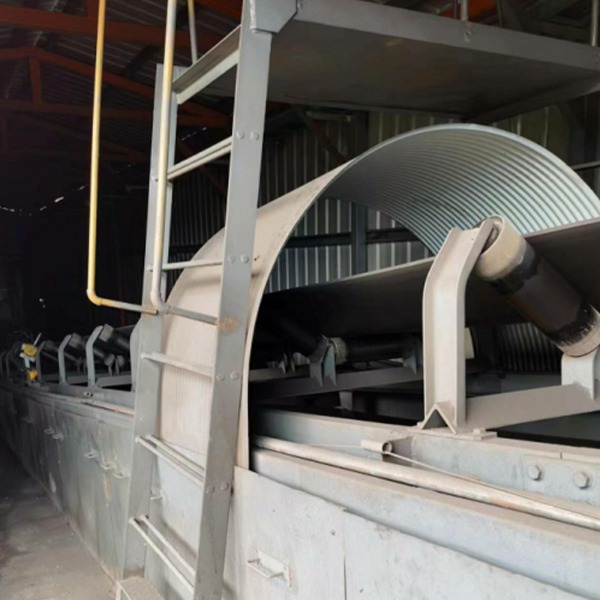

| Capucha ranurada | Transferencia de cinta transportadora, volcado de bolsas. | 75–88 | Moderado (bimensual) |
La tabla anterior ilustra que los diseños completamente cerrados superan significativamente a las campanas externas. Esto es particularmente relevante para procesos de alta temperatura y altas emisiones, como la extracción de altos hornos.
Una de las aplicaciones más exigentes para cualquier sistema de control de humos es el grifo del alto horno. Durante la extracción, el hierro fundido a temperaturas superiores a 1500°C fluye desde el horno hacia los canales, liberando enormes cantidades de humo. El humo contiene finas partículas de óxido de hierro, carbón no quemado y vapores metálicos condensados. Las campanas tradicionales de tiro lateral suelen ser inadecuadas porque no pueden contener explosiones repentinas de gas o grandes volúmenes de humo.
La solución radica en una campana de captura de pozos de grifo especializada en alto horno. Un diseño típico de alto rendimiento consiste en una campana completamente cerrada que se coloca directamente sobre el orificio del grifo y el corredor. Esta campana incorpora tres características críticas:
Puertos de succión internos dispuestos estratégicamente a lo largo del recorrido de los humos. Estos puertos crean una presión negativa dentro del capó, lo que atrae el humo hacia abajo y lejos del operador.
Una puerta móvil en la parte superior. del recinto. Esta puerta es esencial para el acceso de mantenimiento. Después de golpear, los trabajadores deben inspeccionar la máquina de apertura o la pistola de arcilla (que sella el orificio del grifo). La puerta móvil permite el acceso con grúa aérea o la inspección manual sin quitar todo el capó.
Materiales de aislamiento térmico Revestir las superficies interiores. Debido a que el hierro fundido puede salpicar de manera impredecible, la campana debe resistir el contacto directo con metal y escoria >1500°C. El aislamiento también reduce la temperatura de la superficie exterior a menos de 60 °C, protegiendo al personal cercano y evitando daños por calor a los soportes estructurales.
Cuando se instala correctamente, este tipo de campana de captura de pozo de alto horno recolecta al menos el 95% del humo generado durante tres operaciones clave:
Golpeteo normal (el hierro fluye hacia los canales)
Abrir el orificio del grifo (perforación o punción con oxígeno)
Bloquear el orificio del grifo (inyectar barro/arcilla)
Incluso durante una gran explosión o una liberación repentina de presión de gas, la campana cerrada actúa como un depósito temporal. El humo queda atrapado dentro del capó en lugar de entrar en el taller. Esta característica de contención evita emisiones fugitivas peligrosas que de otro modo violarían los estándares de calidad del aire.
Otra ventaja es la reducción de la radiación térmica en la zona del suelo de fundición. Las campanas abiertas convencionales permiten que se escape una cantidad significativa de calor radiante, elevando la temperatura ambiente a niveles incómodos e inseguros. El recinto aislado no solo captura el humo sino que también bloquea el calor radiante, mejorando la comodidad de los trabajadores y reduciendo los incidentes de estrés por calor.
Dado el entorno extremo, la selección de materiales es primordial. La capa interior que entra en contacto con los vapores suele utilizar acero inoxidable o una aleación de alta temperatura, mientras que la capa aislante puede ser fibra cerámica o una manta refractaria. La capa más externa permanece lo suficientemente fría como para tocarla brevemente (aunque todavía se recomiendan señales de precaución).
Especial merece atención el mecanismo de la puerta móvil. Debe deslizarse o articularse suavemente sin atascarse debido a la expansión térmica. Los recursos de gas o los contrapesos ayudan al funcionamiento. Además, la puerta incluye tiras selladoras para mantener la eficiencia de succión cuando está cerrada. Las inspecciones de la máquina de apertura o de la pistola de lodo se realizan a través de esta puerta superior, lo que elimina la necesidad de ingresar al espacio confinado del capó. Este diseño respeta tanto el rendimiento de captura como la practicidad del mantenimiento.
Una campana de captura de pozos de alto horno no funciona sola. Es un componente de un sistema de extracción de humos (FES) más grande. Aguas abajo de la campana, los conductos deben manejar gases a alta temperatura. Una secuencia típica incluye:
Parachispa o cámara de sedimentación: elimina partículas grandes e incandescentes para proteger los filtros.
Sección de enfriamiento (opcional): enfría gases desde 200–300 °C hasta <120 °C para filtros de tela.
Colector de polvo primario – ciclón o multiciclón para partículas gruesas.
filtros finales – cartucho o cámara de bolsas con membrana de PTFE para partículas finas.
ventilador de tiro inducido – dimensionado para pérdida de presión estática a través de la campana, conductos y filtros.
Debido a que el humo de un alto horno contiene partículas submicrónicas pegajosas, a menudo se emplea limpieza por chorro pulsado en la unidad de filtrado. La lógica de control del sistema puede entrelazarse con el programa de roscado: cuando se activa la perforadora, el ventilador aumenta para mantener la velocidad de captura requerida.
Si bien las partículas son el contaminante más visible, muchos procesos industriales liberan contaminantes gaseosos como dióxido de azufre (SO₂), cloruro de hidrógeno (HCl), amoníaco (NH₃) y compuestos orgánicos volátiles (COV). Eliminarlos requiere tecnologías de tratamiento de gases residuales que vayan más allá de la simple filtración.
El tratamiento de gases residuales generalmente se refiere a un conjunto de procesos químicos o biológicos que neutralizan o transforman contaminantes gaseosos en sustancias benignas. Los métodos comunes incluyen:
fregado humedo – La corriente de gas pasa a través de un líquido (agua o solución alcalina/ácida). Por ejemplo, un depurador de lecho compacto con solución cáustica absorbe SO₂ y HCl.
adsorción – Los lechos de carbón activado o zeolita capturan COV y vapor de mercurio. Los medios gastados se pueden regenerar o eliminar.
Oxidación térmica o catalítica. – En el caso de los combustibles, las altas temperaturas (700–1000 °C) descomponen los COV en CO₂ y agua. Las versiones catalíticas funcionan a temperaturas más bajas.
Reducción catalítica selectiva (SCR) – Elimine los óxidos de nitrógeno (NOx) al reaccionar con amoníaco sobre un catalizador.
En los sistemas integrados, el tratamiento de los gases residuales suele seguir al control de partículas. La razón es simple: las partículas obstruirían los lechos del adsorbedor o ensuciarían las superficies del catalizador. Por lo tanto, una disposición bien secuenciada utiliza primero un sistema de extracción de humos (FES) con campanas recolectoras de polvo industrial de alta eficiencia y luego pasa la corriente limpia pero gaseosa a un depurador o adsorbedor.
Diferentes industrias requieren diferentes configuraciones de tratamiento de gases residuales. En una planta siderúrgica con alto horno, los principales contaminantes gaseosos son el monóxido de carbono (normalmente quemado) y pequeñas cantidades de SO₂. Sin embargo, si la planta también opera líneas de sinterización o peletización, pueden estar presentes dioxinas y furanos, lo que exige la inyección de carbón activado. Las plantas químicas que procesan monómeros producen COV que requieren oxidantes térmicos regenerativos (RTO).
Un error común es diseñar el tratamiento de gases residuales sin comprender la variabilidad del caudal y la concentración. Una solución competente incluye tanques de compensación o líneas de derivación para condiciones adversas. Además, los sistemas de monitoreo continuo de emisiones (CEMS) proporcionan datos en tiempo real para ajustar las tasas de alimentación de reactivos (por ejemplo, lechada de cal para el lavado de gases ácidos).
Una campana de captura de pozo de grifo de alto horno con alta eficiencia de captura reduce el volumen total de gas que requiere tratamiento porque evita la dilución con el aire ambiente. Volúmenes de gas más pequeños significan diámetros de conducto más pequeños, menor potencia del ventilador y equipos de tratamiento de gases residuales más compactos. Por el contrario, una campana con fugas o mal colocada atrae grandes cantidades de “aire falso” (aire limpio que pasa por alto la fuente) inflando el tamaño del sistema innecesariamente.
Por lo tanto, cuando los ingenieros especifican un sistema de extracción de humos (FES), deben comenzar con la campana. Un diseño de puerta móvil, cerrado y aislado como el descrito anteriormente es el estándar de oro para los altos hornos. Para otros procesos, se aplican principios similares: encerrar la fuente tanto como sea posible, utilizar aislamiento térmico cuando sea necesario y proporcionar puertas de acceso para mantenimiento.
Una falla recurrente en el control de humos industriales es la negligencia en el acceso de mantenimiento. Muchos sistemas funcionan bien durante los primeros seis meses, luego el rendimiento se deteriora porque las campanas se obstruyen, los conductos tienen fugas o los filtros se obstruyen. La puerta móvil de la campana de captura del orificio del grifo del alto horno es un ejemplo de buen diseño: los operadores pueden inspeccionar la maquinaria del orificio del grifo sin detener el sistema de extracción de humos (FES) ni desmontar la campana. De manera similar, las campanas industriales de recolección de polvo deben tener paneles de acceso con bisagras o abrazaderas de liberación rápida.
Las actividades de mantenimiento regulares incluyen:
Eliminación del polvo acumulado en el interior de la campana (mediante aspiradora o aire comprimido).
Inspeccionar el aislamiento en busca de grietas o desconchones.
Verificación de la integridad del puerto de succión: los puertos no deben estar bloqueados por escoria o hierro solidificado.
Prueba de sellos de puertas para detectar fugas de aire.
Un programa de mantenimiento preventivo, combinado con la capacitación del personal de mantenimiento, garantiza que el sistema de extracción de humos (FES) conserve su eficiencia de captura diseñada durante años.
La siguiente tabla compara diferentes soluciones de extracción según la gravedad de la aplicación, la eficiencia y el costo relativo. Tenga en cuenta que estas son tendencias generales; El rendimiento real depende de una ingeniería adecuada.
| Tipo de solución | Mejor para | Eficiencia de captura | Costo relativo (instalado) | Complejidad del mantenimiento |
|---|---|---|---|---|
| Campana de captura de pozo de grifo de alto horno (cerrada, aislada) | Golpeteo intermitente, con alta temperatura y altos niveles de humo | 95–98% | Alto | moderado |
| Campana recolectora de polvo industrial general (cerrada) | Cintas transportadoras, trituradoras, mezcladoras | 90–95% | Medio | Bajo |
| exterior marquesina hood | Soldadura, soldadura, laboratorio. | 70–85% | Bajo | muy bajo |
| Tratamiento de gases residuales (depurador húmedo) | Gases ácidos, COV solubles | 85–99% (específico de gas) | Medio-alto | Alto (manipulación de líquidos) |
| Tratamiento de gases residuales (adsorbedor de carbono) | COV de baja concentración, olores | 80-95% | Medio | Medio (reemplazo de carbono) |
Para una aplicación de alto horno, la combinación de una campana de captura de orificio de grifo de alto rendimiento con una cámara de bolsas (para partículas) y posiblemente un depurador (si el SO₂ está regulado) produce los mejores resultados.
Para una instalación que esté considerando una actualización o una nueva instalación, se recomiendan los siguientes pasos:
Caracterizar las emisiones – Identifique cada fuente, mida el volumen de humos, la temperatura, el tamaño de las partículas y la composición del gas.
Establecer la eficiencia de captura objetivo – Basado en límites regulatorios y objetivos de salud internos.
Seleccionar tipos de campana – Para fuentes de alta temperatura, como grifos, elija un diseño cerrado y aislado con puerta móvil. Para otros procesos, campanas recolectoras de polvo industriales adecuadas a la tarea.
Diseño de sistema de conductos y ventiladores. – Asegúrese de que la velocidad de transporte evite la sedimentación (normalmente 15 a 20 m/s para polvo pesado).
Elija control de partículas – Casa de bolsas o colector de cartuchos.
Agregue tratamiento de gases residuales si es necesario – Para contaminantes gaseosos.
Instalar monitoreos y controles. – Caídas de presión, estado del ventilador y lecturas de emisiones.
Operadores de trenes y personal de mantenimiento. – Resalte la importancia de mantener la puerta móvil cerrada excepto durante el mantenimiento.
Mito: "Una capota cerrada se sobrecalentará y fallará".
Hecho: Con un aislamiento adecuado y un flujo de aire interno (succión), la campana permanece dentro de los límites del material. El aire en movimiento se lleva el calor radiante.
Mito: "El tratamiento de gases residuales es demasiado caro para plantas pequeñas".
Hecho: Existen soluciones escalables, incluidos depuradores modulares y adsorbentes regenerables. El costo del incumplimiento (multas, demandas, reclamos de salud) a menudo excede la inversión en el tratamiento.
Mito: "Las campanas industriales de recogida de polvo son todas iguales".
Hecho: La geometría, la ubicación y la velocidad del aire de la campana determinan la eficiencia. Un capó de 5.000 dólares puede superar a uno de 50.000 dólares si se diseña correctamente.
El aire tóxico en entornos industriales no es un costo de producción inevitable. Es un problema con soluciones de ingeniería probadas. Un sistema de extracción de humos (FES) bien diseñado que incorpora campanas de recolección de polvo industrial para procesos generales y una campana de captura de pozo de alto horno especializada para aplicaciones de alta temperatura puede eliminar más del 95% de las emisiones nocivas. Cuando se combina con un tratamiento adecuado de los gases residuales, incluso los contaminantes gaseosos se neutralizan antes de su vertido.
El diseño específico de una campana de captura con orificio para grifo de alto horno, completamente cerrada, con puertos de succión internos, una puerta superior móvil para mantenimiento y aislamiento térmico para resistir salpicaduras de hierro fundido, demuestra cómo una ingeniería cuidadosa aborda tanto el rendimiento de captura como la practicidad operativa. Una campana de este tipo garantiza que, incluso durante las explosiones, el humo se almacene temporalmente dentro del recinto sin contaminar el entorno del taller.
Los gerentes que priorizan la calidad del aire no solo protegen a su fuerza laboral sino que también mejoran la productividad, reducen el tiempo de inactividad y garantizan el cumplimiento normativo. Las tecnologías están maduras, la economía es favorable y el argumento moral es innegable. Es hora de decir adiós al aire tóxico, una campana extractora a la vez.
1. ¿Cuál es la principal diferencia entre un sistema de extracción de humos (FES) y una ventilación general?
Un sistema de extracción de humos (FES) captura los contaminantes en su origen antes de que se dispersen, mientras que la ventilación general diluye el aire contaminado con aire fresco en todo el espacio. La captura de fuentes es mucho más eficiente y requiere un menor consumo de energía.
2. ¿Cómo maneja una campana de captura de grifería de alto horno el calor extremo y las salpicaduras de hierro fundido?
La campana está revestida con materiales aislantes térmicos como fibra cerámica o mantas refractarias. Estos materiales resisten el contacto directo con el hierro fundido (>1500 °C) y la erosión de la escoria, al tiempo que mantienen la temperatura de la superficie exterior segura para el personal.
3. ¿Se pueden adaptar las campanas industriales de recolección de polvo a los procesos existentes?
Si. La mayoría de las campanas están diseñadas con conexiones modulares. Sin embargo, se necesita una evaluación de ingeniería adecuada para garantizar que la velocidad de succión y el tamaño del conducto coincidan con las especificaciones de la nueva campana. La modernización a menudo mejora el rendimiento del sistema existente.
4. ¿Cuándo se requiere el tratamiento de gases residuales además de la filtración de partículas?
Si las emisiones contienen gases peligrosos como dióxido de azufre, cloruro de hidrógeno, amoníaco o compuestos orgánicos volátiles, los filtros de partículas por sí solos no pueden eliminarlos. Posteriormente se debe añadir el tratamiento de los gases residuales (depuradores, adsorbentes, oxidantes).
5. ¿Qué mantenimiento requiere la puerta móvil de una campana de captación de grifería de alto horno?
Inspección periódica de sellos de puertas, bisagras y mecanismos de contrapeso. Además, verifique que no haya acumulación de escoria alrededor del marco de la puerta. La puerta debe abrirse y cerrarse libremente. Cualquier daño al aislamiento cerca de la abertura de la puerta debe repararse de inmediato para mantener la eficiencia de captura.
