Los cartuchos de filtro de polvo representan el corazón de los modernos sistemas industriales de recolección de polvo. Estos componentes cilíndricos aparentemente simples realizan la tarea crítica de separar las partículas finas de las corrientes de aire, lo que a menudo determina si una instalación logra el cumplimiento ambiental, protege la salud de los trabajadores y opera de manera rentable. Sin embargo, detrás de su apariencia sencilla se esconde una ciencia de materiales sofisticada, una ingeniería precisa y una tecnología en evolución que continúa ampliando los límites del rendimiento de la filtración.
Comprender la tecnología de los cartuchos, desde la estructura molecular de los medios filtrantes hasta los sistemas de recubrimiento avanzados, permite a los administradores e ingenieros de instalaciones tomar decisiones informadas sobre la selección de sistemas, prácticas de mantenimiento y estrategias de optimización que reducen los costos y al mismo tiempo mejoran los resultados ambientales.

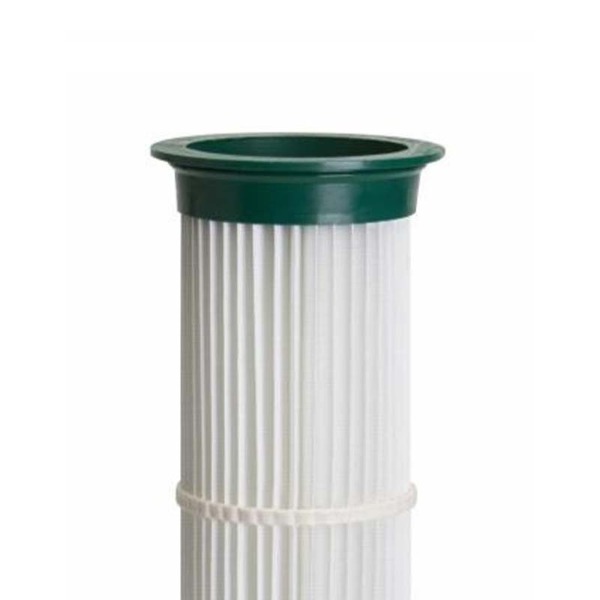

A cartucho de filtro de polvo Consiste en múltiples capas de material de ingeniería unidas para crear un elemento de filtración. A diferencia de los filtros de panel plano o los filtros de bolsa tradicionales, los cartuchos cuentan con una construcción plisada que multiplica la superficie efectiva para la captura de partículas.
El diseño plisado es la característica definitoria que distingue a los cartuchos de otros tipos de filtros. Los pliegues verticales (normalmente de 20 a 40 por cartucho) van de arriba a abajo, creando una superficie corrugada que aumenta drásticamente el área disponible para la captura de partículas. Un solo cartucho que mide aproximadamente 10 pulgadas de diámetro y 22 pulgadas de alto puede proporcionar entre 300 y 500 pies cuadrados de superficie de filtración, equivalente a varios filtros de panel plano en un espacio mucho más pequeño.
La construcción en capas incluye:
Funda de soporte interior: Estructura rígida que evita el colapso bajo presión diferencial.
Medios filtrantes primarios: Capa principal que captura partículas
Capas secundarias: Superficies de filtración adicionales para mayor eficiencia y longevidad.
Tapas de extremo superior e inferior: Elementos de sellado que evitan la derivación alrededor del medio filtrante.
Sistemas adhesivos: Unir capas mientras se mantiene la permeabilidad de los medios
La configuración plisada proporciona varias ventajas de rendimiento sobre los filtros planos. Al aumentar el área de superficie entre 5 y 10 veces en comparación con los paneles planos de dimensiones similares, los cartuchos plisados permiten una menor velocidad frontal (velocidad del aire a través de la superficie del filtro), lo que reduce la caída de presión y mejora la eficiencia de recolección. Una caída de presión más baja significa que el ventilador del sistema requiere menos energía para lograr el mismo flujo de aire, lo que reduce directamente el consumo de energía.
El tamaño compacto es otra ventaja importante. un colector de polvo de cartucho que contiene elementos plisados ocupa significativamente menos espacio que los sistemas de bolsa que logran un flujo de aire equivalente. Esta eficiencia espacial ha impulsado una adopción generalizada en instalaciones con área disponible limitada.
El propio medio filtrante (el material que realmente captura las partículas de polvo) es donde se produce la mayor parte de la innovación en la tecnología de cartuchos. Los diferentes materiales de medios ofrecen distintas características de rendimiento adecuadas para diferentes aplicaciones.
La fibra de vidrio era el medio filtrante de cartucho original y sigue siendo común para aplicaciones de uso general. Compuestos por fibras de vidrio orientadas aleatoriamente unidas con resina, los medios de fibra de vidrio ofrecen buena resistencia química, capacidad para altas temperaturas (hasta 260 °C) y rentabilidad. Sin embargo, la fibra de vidrio tiene características de liberación moderada de polvo y puede sufrir ataques alcalinos en ciertos ambientes químicos.
Rango de temperatura: hasta 260°C continuo
Resistencia química: Bueno para la mayoría de los ácidos; limitado a la exposición alcalina
Liberación de torta de polvo: Moderado; Es posible que vuelva a entrar algo de polvo durante la limpieza.
Costo: Bajo a moderado
Aplicaciones típicas: Fundiciones, metalmecánica, polvo industrial en general.
Las fibras de poliéster ofrecen características mejoradas de liberación de polvo en comparación con la fibra de vidrio, lo que reduce la fuerza requerida durante la limpieza del filtro. Esta limpieza más suave reduce la fatiga del medio filtrante y prolonga la vida útil. El poliéster soporta mejor la humedad que la fibra de vidrio, pero tiene una capacidad de temperatura máxima más baja.
Rango de temperatura: hasta 150°C continuo
Resistencia química: Bueno para la mayoría de los ácidos y álcalis; limitado a agentes oxidantes fuertes
Liberación de torta de polvo: Excelente; limpiar muy fácilmente durante eventos de pulso
Costo: moderado
Aplicaciones típicas: Plantas farmacéuticas, procesadoras de alimentos y cementeras.
El politetrafluoroetileno (PTFE) es un fluoropolímero sintético que se aplica como una capa delgada a las superficies de los medios filtrantes. El recubrimiento de PTFE mejora drásticamente la liberación de la torta de polvo: el polvo prácticamente se desliza fuera de la superficie del filtro en lugar de requerir una limpieza agresiva. Esta tecnología ha revolucionado el rendimiento de los filtros de cartucho, especialmente para polvos difíciles.
Liberación de polvo: Excepcional; adherencia mínima independientemente del tipo de polvo
Compatibilidad de temperatura: Dependiente del medio (normalmente 150-260°C dependiendo del medio base)
Resistencia a la humedad: Excelentes propiedades hidrofóbicas que previenen la absorción de humedad.
Costo: Alto; prima significativa sobre los medios no recubiertos
Aplicaciones típicas: Polvos pegajosos, procesos húmedos, requisitos de limpieza de alta frecuencia
La tecnología de nanofibras de vanguardia utiliza fibras sintéticas extremadamente finas (a menudo de menos de 1 micrómetro de diámetro) para crear superficies de filtro ultradensas. Estos medios logran eficiencias de recolección del 99,95-99,99 %, capturando partículas tan pequeñas como 0,3 micrones. Los medios de nanofibras también exhiben una excelente liberación de polvo y pueden reducir significativamente la frecuencia de limpieza del filtro.
Eficiencia de cobranza: 99,95-99,99% para partículas tan pequeñas como 0,3 micrones
Liberación de polvo: superiores; fuerza de limpieza mínima requerida
Vida del filtro: Ampliado entre un 30 y un 50 % en comparación con los medios convencionales.
Costo: Precios premium; opción de medios de mayor costo
Aplicaciones típicas: Farmacéutica, electrónica, entornos ultralimpios
Más allá de las fibras del medio base, los revestimientos y tratamientos de la superficie influyen drásticamente en el rendimiento del filtro. Estas capas microscópicamente delgadas modifican la forma en que el polvo interactúa con las superficies del filtro.
El revestimiento de PTFE (teflón) crea una superficie resbaladiza donde las partículas de polvo no pueden adherirse fácilmente. El recubrimiento se aplica mediante electropulverización u otros métodos de precisión para crear una capa uniforme, normalmente de 20 a 50 micrones de espesor. Las superficies de PTFE son inherentemente hidrófobas, repelen la humedad y previenen la acumulación de polvo relacionada con la humedad.
Los beneficios del recubrimiento de PTFE son sustanciales:
Mejora espectacular en la liberación de polvo: La fuerza de limpieza del pastel se reduce entre un 50 y un 70 %.
Frecuencia de limpieza reducida: La limpieza por impulsos puede ser menos agresiva, lo que prolonga la vida útil del medio
Manejo de la humedad: Excelente rendimiento en entornos húmedos o de procesos húmedos
Rendimiento de polvo pegajoso: Maneja chocolates, minerales y adhesivos que cegarían los medios sin recubrimiento.
Extensión de la vida útil del filtro: Vida útil entre un 30% y un 50% más larga en comparación con los medios sin recubrimiento
Los recubrimientos oleofóbicos repelen los aceites y lípidos, evitando que el polvo cargado de aceite se apelmace y cegue los filtros. Estos recubrimientos son particularmente valiosos en operaciones de mecanizado donde los aerosoles de fluidos para trabajar metales se combinan con polvo metálico para crear tenaces tortas de polvo. Los recubrimientos oleofóbicos mantienen su eficacia incluso cuando el medio base se carga con partículas de polvo.
Algunos cartuchos utilizan tecnología de fibra cargada electrostáticamente para mejorar la captura de partículas. Las cargas atraen partículas finas, lo que mejora la eficiencia de recolección de partículas submicrónicas. Los efectos electrostáticos se mantienen incluso cuando las cargas estáticas se disipan gradualmente durante la vida útil del filtro, lo que lo convierte en una mejora eficaz a largo plazo.
En aplicaciones farmacéuticas, de procesamiento de alimentos y de salas limpias, los tratamientos de superficie que inhiben el crecimiento microbiano previenen la colonización del filtro por bacterias y hongos. Estos tratamientos no eliminan los microbios, pero retardan su crecimiento, extendiendo la vida útil aceptable del filtro antes de que sea necesario reemplazar la contaminación microbiana.
Las superficies nanotexturizadas hidrófobas emergentes imitan las características de la hoja de loto, creando un efecto súper hidrófobo que elimina tanto la humedad como las partículas finas con una fuerza de limpieza mínima. Estas superficies avanzadas prometen prolongar aún más la vida útil del filtro y al mismo tiempo reducir los requisitos de energía de limpieza.
La eficiencia de recolección mide qué porcentaje de partículas que ingresan al filtro se capturan. Un cartucho con una eficiencia del 99,5% permite el paso del 0,5% de las partículas entrantes. Este porcentaje aparentemente pequeño puede ser significativo en aplicaciones de gran volumen.
La eficiencia varía según el tamaño de las partículas, y la mayoría de los cartuchos son menos eficientes para capturar partículas extremadamente finas (por debajo de 1 micrómetro). La eficiencia también cambia durante la vida útil del filtro: la eficiencia generalmente aumenta a medida que el polvo se acumula en la superficie del filtro y crea una capa de filtración adicional, hasta que la torta de polvo acumulada se vuelve tan espesa que el aire comienza a pasar a su alrededor en lugar de a través de ella.
La caída de presión es la resistencia al flujo de aire creada por el medio filtrante. La caída de presión inicial con filtros limpios suele ser de 2 a 5 pulgadas de columna de agua, dependiendo de la construcción del medio y la velocidad del aire. A medida que se acumula el polvo, la caída de presión aumenta linealmente hasta que se produce la limpieza. La caída de presión máxima permitida (normalmente de 6 a 8 pulgadas de columna de agua) desencadena ciclos de limpieza automáticos.
Comprender la caída de presión es crucial para la eficiencia energética del sistema. Un aumento de 2 pulgadas en la caída de presión requiere que el ventilador consuma aproximadamente entre un 15 y un 20 % más de energía. El reemplazo regular del filtro antes de que la caída de presión sea excesiva es una disciplina de mantenimiento esencial que impacta directamente los costos operativos.
Medida en pies cúbicos por minuto (CFM) o metros cúbicos por hora (CMH), la capacidad de flujo de aire indica el volumen de aire polvoriento que puede procesar un cartucho. La capacidad del flujo de aire depende del área del filtro, la permeabilidad del medio y la caída de presión aceptable. Un solo cartucho normalmente procesa entre 300 y 1200 CFM, dependiendo de estos factores.
El dimensionamiento del sistema debe tener en cuenta el funcionamiento simultáneo de todos los puntos de emisión más un margen de seguridad para una futura expansión. Los sistemas de tamaño insuficiente no pueden mantener la velocidad del aire requerida para la captura de polvo, lo que genera emisiones fugitivas y una recolección inadecuada.
La temperatura máxima de funcionamiento continuo varía según el tipo de medio y el recubrimiento. La fibra de vidrio y los poliésteres de alta temperatura toleran 250-260°C, mientras que el poliéster estándar está limitado a 150°C. El recubrimiento de PTFE no altera los límites de temperatura del medio base, pero proporciona un rendimiento superior dentro de esos límites. La capacidad de temperatura del medio de nanofibras depende de la composición de la fibra base.
Son tolerables breves variaciones de temperatura por encima de la clasificación continua (5 a 10 minutos por encima de la temperatura nominal rara vez causan daños permanentes), pero el funcionamiento sostenido a temperaturas elevadas provoca una rápida degradación. La gestión de la temperatura se vuelve crítica en aplicaciones de alta temperatura como fundiciones y acerías.
La alta concentración de polvo agota la capacidad del filtro más rápidamente, lo que requiere un reemplazo más frecuente. El polvo fino obstruye los medios más fácilmente que el polvo grueso. La adherencia del polvo pegajoso reduce la vida útil efectiva del filtro al requerir una limpieza más agresiva. El polvo higroscópico que absorbe la humedad puede apelmazarse y cegar los filtros. Comprender las características del polvo permite predecir expectativas realistas de vida útil del filtro.
El funcionamiento continuo a la capacidad de diseño produce una vida útil del filtro predecible. La operación de carga parcial puede extender la vida útil del filtro al reducir la tasa de carga de polvo. Los ciclos frecuentes de arranque y parada pueden acortar la vida útil debido a picos de presión durante el arranque. La estabilidad de la temperatura mejora la longevidad del filtro; Los cambios de temperatura provocan la contracción y expansión del medio, lo que acelera la fatiga de la fibra.
La limpieza agresiva del filtro (presión o frecuencia de pulso excesiva) fatiga las fibras del medio y acorta la vida útil. Sin embargo, una limpieza inadecuada que permita que la caída de presión aumente excesivamente puede causar un bloqueo permanente del medio. Los parámetros de limpieza adecuados, equilibrados para mantener una caída de presión razonable sin sobrecargar el medio, optimizan la vida útil del filtro.
Un sellado deficiente de las tapas de los extremos permite la derivación del aire sucio, lo que reduce la vida útil efectiva del filtro a través de la derivación interna en lugar del verdadero agotamiento del medio. Una instalación inadecuada del cartucho que deja espacios o daña las tapas de los extremos socava el rendimiento del sistema desde el primer día.
La alta humedad puede acelerar la acumulación de polvo y el deterioro del medio. Los cambios extremos de temperatura tensionan las fibras del medio. Las atmósferas corrosivas que contienen vapores ácidos o alcalinos atacan químicamente a los medios. La protección de los equipos de recolección contra condiciones ambientales adversas extiende significativamente la vida útil de los componentes.
La limpieza por chorro pulsado, el método de limpieza de cartuchos más común, envía ráfagas de aire comprimido a alta presión a través del medio filtrante en sentido inverso. Este método de limpieza es eficaz y fiable. Sin embargo, un rendimiento óptimo requiere una calibración cuidadosa de la presión y la frecuencia del pulso.
Presión de pulso: Normalmente, aire comprimido de 80 a 100 PSI; La presión excesiva (más de 120 PSI) daña el medio.
Duración del pulso: 50-200 milisegundos; los pulsos más largos no mejoran la limpieza pero aumentan el estrés del medio
Frecuencia de limpieza: Los sistemas automatizados miden la caída de presión y activan la limpieza cuando se alcanza el umbral preestablecido, generalmente cada 2 a 24 horas, según la aplicación.
Sincronización de la válvula solenoide: El funcionamiento preciso de la válvula es fundamental; Las válvulas desgastadas o mal ajustadas crean patrones de limpieza erráticos.
Los colectores de cartucho modernos incluyen sensores de caída de presión que brindan monitoreo en tiempo real. El trazado de la caída de presión a lo largo del tiempo revela las tendencias de rendimiento del filtro. Si la caída de presión aumenta más rápido de lo esperado, esto indica problemas potenciales:
Bypass de polvo: El aumento rápido de presión puede indicar una falla en el sello o un asiento inadecuado del cartucho.
Daño a los medios: El medio filtrante roto o perforado muestra un aumento repentino de presión
Acumulación de humedad: El polvo húmedo obstruye los medios provocando un aumento excesivo de presión
Fallo del sistema de limpieza: Una limpieza inadecuada permite un aumento progresivo de la presión.
La comparación del rendimiento de la caída de presión real con la línea de base histórica revela problemas emergentes antes de que ocurra una falla del sistema, lo que permite una programación de mantenimiento proactiva.
La limpieza por chorro pulsado depende de aire comprimido limpio y seco. Los aerosoles de aceite de los compresores de aire recubren los medios filtrantes y reducen la eficacia de la limpieza. El vapor de agua se condensa en los días fríos y crea tortas de polvo húmedo. Los secadores de aire y filtros de alta calidad en el sistema de aire comprimido son inversiones de mantenimiento esenciales que extienden la vida útil del filtro y reducen las fallas del sistema de limpieza.
Varias estrategias reducen la frecuencia de reemplazo de filtros:
Sobredimensionado: La especificación de cartuchos de mayor capacidad que funcionen a una velocidad de aire más baja reduce la caída de presión y prolonga la vida útil entre un 20 y un 30 %.
Prefiltración: La eliminación de partículas gruesas antes de que lleguen a los cartuchos principales protege los costosos cartuchos de medios finos.
Medios de calidad: Los medios premium recubiertos de PTFE o nanofibras cuestan más inicialmente pero ofrecen una vida útil entre un 30% y un 50% más larga, lo que proporciona un excelente valor económico.
Control ambiental: La gestión de la humedad y la temperatura en la carcasa de recogida reduce los problemas de acumulación de polvo.
Limpieza adecuada: Los parámetros de pulso optimizados mantienen la condición del filtro sin estrés excesivo.
La eficiencia de los cartuchos limpios refleja la capacidad de captura inherente de los medios filtrantes. A medida que el filtro funciona, el polvo se acumula en la superficie, creando una torta de polvo que en realidad aumenta la eficiencia; el polvo acumulado actúa como una etapa de filtración adicional. Esta mejora de la eficiencia continúa durante algún período, normalmente de semanas a meses, dependiendo de la concentración de polvo.
Sin embargo, a medida que aumenta el espesor de la torta de polvo, la eficiencia alcanza su punto máximo y luego disminuye gradualmente a medida que la alta presión a través de la torta acumulada hace que el aire pase cada vez más alrededor del polvo en lugar de a través de él. Finalmente, el sistema alcanza la caída de presión máxima permitida, lo que desencadena la limpieza. El ciclo de limpieza elimina la mayor parte del polvo acumulado, lo que reduce la eficiencia hacia los valores iniciales de limpieza del filtro y el ciclo se repite.
La penetración (porcentaje de partículas que pasan sin tratar) disminuye inicialmente a medida que se acumula el polvo, creando la mejora de eficiencia mencionada anteriormente. Sin embargo, la penetración aumenta nuevamente a medida que aumenta el espesor de la torta y el bypass se vuelve significativo. El punto de menor penetración (mayor eficiencia) normalmente ocurre entre el 60% y el 80% de la caída de presión máxima permitida.
Esta relación tiene implicaciones prácticas: reemplazar los filtros antes de alcanzar la caída de presión máxima mantiene una eficiencia promedio más alta durante todo el ciclo de vida del filtro, incluso si los cartuchos individuales teóricamente pudieran funcionar por más tiempo.
Las partículas submicrónicas (por debajo de 1 micrómetro) son particularmente difíciles de capturar. Si bien la mayoría de los cartuchos anuncian una eficiencia del 99%, esta eficiencia se aplica a partículas en el rango de 1 a 10 micrómetros donde los mecanismos de recolección (impacto, interceptación, difusión) funcionan con mayor eficacia. La eficiencia de las partículas submicrónicas puede ser entre un 5% y un 10% menor.
Para aplicaciones que requieren un control submicrónico excepcional (fabricación farmacéutica, electrónica, entornos ultralimpios), los medios de nanofibras con sus densas redes de fibras mejoran significativamente la captura submicrónica.
Las fundiciones, las acerías y los procesos químicos de alta temperatura generan polvo a temperaturas elevadas que requieren medios que mantengan la integridad en el calor. Son esenciales medios de poliéster o fibra de vidrio de alta temperatura con una temperatura de entre 250 y 260 °C. El recubrimiento de PTFE proporciona una liberación de polvo superior en estas condiciones exigentes.
La gestión de la temperatura (utilizando aislamiento o conductos de entrada enfriados por agua para reducir la temperatura del aire de entrada) extiende la vida útil del filtro de alta temperatura. Permitir que el aire de entrada se enfríe ligeramente por debajo de la temperatura máxima del medio proporciona un margen operativo para picos de temperatura durante los aumentos repentinos de producción.
El polvo de chocolate en los productos de confitería, la colofonia en la carpintería y el polvo mineral en la producción de cerámica presentan desafíos: el polvo se adhiere fuertemente a los medios filtrantes estándar, lo que requiere una limpieza agresiva que daña los medios. Los medios recubiertos de PTFE u oleofóbicos con propiedades superiores de liberación de polvo destacan en estas aplicaciones.
Para el polvo higroscópico que absorbe humedad, el secado previo del aire de entrada o la carcasa del filtro calentado evita la absorción de humedad y el apelmazamiento. Algunas instalaciones utilizan cartuchos con disposiciones de drenaje para manejar la condensación de humedad.
Los procesos de molienda húmeda y los ambientes con alta humedad crean polvo cargado de humedad que obstruye los medios estándar. Las propiedades hidrofóbicas de los medios recubiertos de PTFE evitan la absorción de agua. Algunas instalaciones emplean colectores de cartucho con drenaje de humedad para manejar el arrastre de gotas de agua de los procesos húmedos.
Algunos productos químicos atacan ciertos medios filtrantes. Los ácidos fuertes requieren medios recubiertos de poliéster o PTFE; Los álcalis fuertes pueden dañar el poliéster, lo que requiere fibra de vidrio. La evaluación de la compatibilidad química garantiza que la selección del medio coincida con el entorno químico específico.
Los estrictos requisitos de limpieza en la fabricación de alimentos y productos farmacéuticos exigen medios de máxima eficiencia. Los cartuchos de nanofibra que cumplen con estándares ultralimpios son estándar en estas industrias. Los recubrimientos antimicrobianos previenen el crecimiento biológico que podría contaminar el producto o comprometer el rendimiento del filtro.
Los medios premium (recubiertos de PTFE o nanofibras) cuestan entre 3 y 5 veces más que los medios básicos de fibra de vidrio. Sin embargo, el análisis del costo por hora a menudo revela que los medios premium ofrecen un valor económico superior:
| Tipo de medio | Costo unitario | Vida esperada (horas) | Costo por hora de operación | Ciclos de limpieza/año |
|---|---|---|---|---|
| Fibra de vidrio | 100 | 2.000 | 0.05 | 4.380 |
| Poliéster | 150 | 2.500 | 0.06 | 3.500 |
| Recubierto de PTFE | 350 | 3.500 | 0.10 | 2.000 |
| Nanofibra | 500 | 4.500 | 0.11 | 1.500 |
Este análisis revela que, si bien los medios premium tienen un costo por hora más alto solo en el material, la vida útil prolongada y la frecuencia de limpieza reducida reducen los costos operativos totales del sistema cuando se tiene en cuenta la energía, la mano de obra y el desgaste de los sistemas de limpieza.
Los filtros sucios que requieren alta potencia de ventilador para superar la caída de presión consumen significativamente más energía que los sistemas mantenidos adecuadamente. Un solo cartucho que funcione con una caída de presión excesiva (debido a un retraso en el reemplazo) puede agregar entre 1 y 2 kilovatios al consumo de energía del sistema. En instalaciones de funcionamiento continuo, esto se traduce en miles de dólares anuales en costos de energía innecesarios.
Consumo reducido de aire comprimido: La limpieza suave de los soportes premium requiere menos presión de limpieza
Menor mano de obra de mantenimiento: Los reemplazos menos frecuentes reducen los requisitos de mano de obra
Desgaste reducido del equipo: La menor caída de presión reduce la tensión en los ventiladores y los cojinetes.
Mejora del desempeño ambiental: La alta eficiencia constante proporciona un aire de escape más limpio
Reducción del tiempo de inactividad de las instalaciones: La vida útil prolongada del filtro significa menos interrupciones por mantenimiento
La instalación adecuada del cartucho evita la derivación que comprometería el rendimiento del sistema. Las prácticas clave incluyen:
Inspeccionar las tapas de los extremos: Antes de la instalación, verifique que las tapas de los extremos no estén dañadas y que los sellos estén intactos.
Vivienda limpia: Retire el polvo y los residuos de la carcasa del cartucho antes de la instalación.
Asientos correctos: Asegúrese de que el cartucho se asiente correctamente en las conexiones superior e inferior sin espacios
Inspección de juntas: Verifique que las juntas estén presentes, colocadas correctamente y sin daños.
Hardware de retención: Asegure los sujetadores o abrazaderas correctamente sin apretar demasiado
Prueba de presión del sistema: Después de la instalación, verifique que el sistema mantenga la presión y no tenga fugas.
Los cartuchos son frágiles a pesar de parecer robustos. Un manejo brusco puede dañar las fundas de soporte internas o crear microperforaciones en los medios que no se detectan hasta que las pruebas de presión revelan fugas.
Manipule los cartuchos con cuidado; Evite caídas o impactos bruscos.
Transporte en embalaje protector para evitar daños.
Almacenar en un ambiente seco para evitar la absorción de humedad antes de la instalación.
Proteja de temperaturas extremas que podrían dañar el medio o los sellos de las tapas finales.
Los cartuchos usados pueden contener polvo peligroso que requiere un manejo especial durante su eliminación. Siga las regulaciones ambientales aplicables para la eliminación de polvo. Algunas áreas industriales cuentan con instalaciones especializadas en el manejo de desechos peligrosos que aceptan cartuchos de filtro y materiales contaminados. La eliminación adecuada previene la contaminación ambiental y garantiza el cumplimiento normativo.
Si la caída de presión aumenta más rápido que la línea base histórica, investigue estas posibles causas:
Mayor generación de polvo: Los cambios en la producción o la materia prima pueden aumentar la carga de polvo.
Bypass de polvo: Los sellos con fugas o el asiento inadecuado del cartucho permiten la derivación del aire sucio.
Daño a los medios: Los desgarros o perforaciones permiten el paso del aire sin acumular polvo.
Limpieza inadecuada: La falla de la válvula solenoide o los problemas con el aire comprimido impiden una limpieza efectiva
Acumulación de humedad: La humedad o la condensación provocan acumulación de polvo.
El polvo visible que sale de la salida de aire limpio indica una falla del filtro. Las causas incluyen:
Fallo en el sello de la tapa del extremo que permite la derivación directa
Perforación o desgarro del medio
Medios incompatibles para el polvo que se recoge
Sistema sobredimensionado que funciona a una velocidad frontal excesiva
Si es necesario reemplazar los cartuchos con mucha más frecuencia de lo esperado:
Verifique que las características del polvo coincidan con las especificaciones de diseño del filtro.
Comprobar la calidad del aire comprimido (contaminación de aceite, agua)
Auditar los parámetros de limpieza (presión de pulso, frecuencia, sincronización)
Examinar las instalaciones para detectar cambios en la generación de polvo.
Verifique el procedimiento de instalación y el asiento del cartucho.
Los filtros de cartucho utilizan medios plisados en una configuración cilíndrica compacta, mientras que los filtros de bolsa utilizan bolsas de tela alargadas. Los cartuchos ofrecen una compacidad superior, normalmente entre 5 y 10 veces más superficie en el mismo espacio. Los cartuchos generalmente brindan mayor eficiencia y menores costos operativos debido a una menor caída de presión. Las casas de bolsas son más adecuadas para aplicaciones de flujo de aire muy alto y permiten el reemplazo individual de las bolsas mientras el sistema está en funcionamiento. La selección depende de las limitaciones de las instalaciones y los requisitos de la aplicación.
El monitoreo de la caída de presión es el indicador principal. Cuando la caída de presión del sistema alcanza el máximo especificado por el fabricante (normalmente entre 6 y 8 pulgadas de columna de agua), es necesario reemplazar el filtro. Algunas instalaciones utilizan programas de reemplazo basados en el tiempo en lugar de en la presión, particularmente en aplicaciones donde la caída de presión es difícil de medir con precisión. Reemplace siempre los filtros antes de que se produzca una degradación del rendimiento del sistema.
No inherentemente, pero la configuración del cartucho con características superiores de liberación de polvo y la disponibilidad de recubrimiento de PTFE hace que los cartuchos sean más adecuados para polvos desafiantes. Los cartuchos recubiertos de PTFE soportan la humedad y el polvo pegajoso mucho mejor que los medios sin recubrimiento. Para aplicaciones muy húmedas, pueden ser necesarios colectores húmedos independientemente del tipo de filtro.
Los cartuchos básicos de fibra de vidrio cuestan aproximadamente 100 unidades. Los cartuchos recubiertos de PTFE cuestan entre 3 y 4 veces más, mientras que los cartuchos de nanofibras cuestan entre 4 y 5 veces más. Sin embargo, los medios premium extienden la vida útil entre un 30% y un 50% y reducen los costos de energía a través de una menor caída de presión, lo que a menudo hace que las opciones premium sean más económicas durante la vida útil del equipo a pesar de un costo inicial más alto.
Cada tipo de medio tiene una clasificación de temperatura continua máxima. Operar por encima de la temperatura nominal acelera la degradación de la fibra y reduce la vida útil del filtro. Las breves variaciones de temperatura (minutos) por encima del valor nominal rara vez causan daños permanentes, pero una temperatura elevada sostenida causa fallas rápidas. Seleccione medios con una clasificación de temperatura que coincida con su aplicación y administre la temperatura del aire de entrada a través del diseño del sistema, si es necesario.
Los cartuchos industriales estándar no están diseñados para lavarse y reutilizarse; intentar lavarlos puede dañar las estructuras de soporte internas y los sellos. Algunos cartuchos especializados están diseñados como elementos lavables, pero estos están diseñados específicamente para ese propósito. Utilice siempre procedimientos de limpieza y reemplazo aprobados por el fabricante.
Las causas comunes incluyen instalación inadecuada con fugas de derivación, aire comprimido contaminado en sistemas de limpieza por pulsos, aplicación de tipos de polvo incompatibles con la química del medio, presión de limpieza excesiva que daña el medio, operación a temperatura excesiva, absorción de humedad que causa acumulación de polvo y controles ambientales inadecuados de la carcasa. Abordar estos problemas a menudo resuelve problemas de fallas prematuras.
El recubrimiento de PTFE aplicado a medios base de calidad es excelente para polvos pegajosos, aplicaciones cargadas de humedad y escenarios de limpieza de alta frecuencia. Los medios de nanofibras sobresalen cuando se requiere la máxima eficiencia (99,95%) o cuando el control de partículas submicrónicas es fundamental. La selección depende de las características específicas del polvo, los requisitos de eficiencia y el presupuesto. Consulte con especialistas para aplicaciones que requieran los niveles de rendimiento más altos.
La tecnología de los cartuchos filtrantes sigue avanzando, ofreciendo a las instalaciones industriales soluciones cada vez más eficaces para el control del polvo. Comprender la ciencia detrás de los materiales de los medios, las tecnologías de recubrimiento y las características de rendimiento permite tomar decisiones informadas sobre la selección y optimización del sistema.
El enfoque más rentable suele implicar invertir en cartuchos de mayor calidad que funcionen en sistemas diseñados adecuadamente con excelentes prácticas de mantenimiento. Si bien los cartuchos premium cuestan más inicialmente, su vida útil prolongada, menores costos operativos, eficiencia superior y consumo de energía reducido frecuentemente ofrecen un mejor costo total de propiedad que las alternativas económicas y económicas.
Las prácticas adecuadas de instalación, monitoreo y mantenimiento son tan importantes como la selección de medios. Incluso los mejores cartuchos tienen un rendimiento inferior en sistemas mal mantenidos con fallas en los sellos, limpieza inadecuada o aire comprimido contaminado. Establecer programas de mantenimiento disciplinados y abordar rápidamente los problemas emergentes maximiza el retorno de su inversión en el sistema de filtración.
